متعلقات و تجهیزات جانبی دوربین مداربسته

متعلقات و تجهیزات جانبی دوربین مداربسته در کنار خود دوربین‌ها مجموعه نظارت امنیتی را تکمیل می‌کنند. سیستم‌های امنیتی نظارتی دوربین مدار بسته از قسمت‌های متفاوتی تشکیل شده‌اند. دوربین مدار بسته قسمتی از این سیستم است که رویت می‌شود و بخش‌های دیگر آن در معرض دید عموم نیستند. سیستم نظارتی دوربین مدار بسته برای کارکرد صحیح نیازمند وجود تمام اجزا و متعلقات آن است. دوربین‌ها فقط وظیفه فیلم برداری و ارسال تصاویر را بر عهده دارند. برای انجام فرآیند ارسال تصاویر و دیدن و ذخیره آن‌ها به تجهیزات دیگری هم نیاز داریم که در این مقاله به کلی آن‌ها را بررسی می‌کنیم.

دوربین‌های مدار بسته به دو دسته کلی تقسیم می‌شوند که هر کدام متعلقات و تجهیزات جانبی مخصوص به خود را دارند.

متعلقات و تجهیزات جانبی دوربین مدار بسته آنالوگ

درسیستم‌های نظارتی دوربین مداربسته آنالوگ تصاویر به صورت سیگنال آنالوگ ارسال می‌شود. برای انتقال این سیگنال و نمایش و ذخیره تصویر به متعلقات و تجهیزات جانبی دوربین مداربسته آنالوگ نیاز داریم. تجهیزات دوربین مداربسته آنالوگ به شرح زیر هستند.

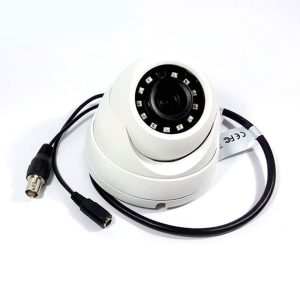

دوربین آنالوگ

بخش مهم سیستم امنیتی نظارتی دوربین مدار بسته دوربین است. دوربین‌ها باید در جای درست نصب شوند و جهت تصویربرداری آن‌ها به درستی انتخاب شود تا عملیات فیلم‌برداری بدون مشکل انجام شود. دوربین‌ها بر اساس کیفیت و زاویه دید مورد نیاز انتخاب می‌شوند و در تنوع زیادی با امکانات متفاوت برای خرید موجود هستند.

منبع تغذیه

دوربین مدار بسته برای روشن شدن و انجام عملیات فیلم‌برداری باید به برق متصل شود. دوربین‌های مداربسته آنالوگ دارای ورودی برق جدا هستند. برای تأمین انرژی مورد نیاز دوربین مداربسته آنالوگ از منبع تغذیه استفاده می‌شود. ولتاژ ورودی دوربین مدار بسته آنالوگ ۱۲ ولت مستقیم یا DC است. منبع تغذیه آداپتور یا مبدلی است که برق متناوب شهری را به ولتاژ ۱۲ ولت مستقیم تبدیل می‌کند. گاهی اوقات در سیستم‌های دوربین مداربسته از آداپتور مرکزی استفاده می‌کنند تا به ازای هر دوربین از یک آداپتور استفاده نشود و در هزینه اجرای سیستم امنیتی کاسته شود.

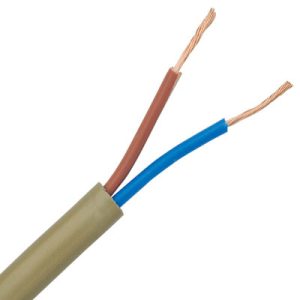

کابل برق

برای انتقال قدرت به دوربین مدار بسته آنالوگ نیاز به کابل برق داریم تا انرژی از آداپتور به دوربین منتقل شود. برای این کار از کابل برق دو رشته استفاده می‌شود.

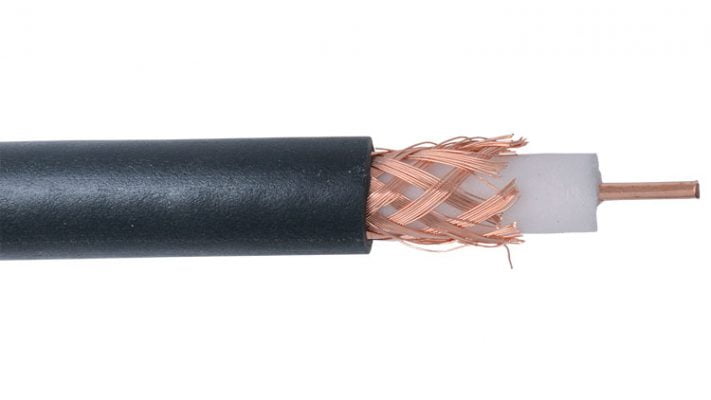

کابل کواکسیال

کابل کواکسیال برای انتقال تصویر آنالوگی که دوربین در حال ارسال آن است از کابل کواکسیال استفاده می‌کنیم. کابل کواکسیال همان کابلی است که به عنوان سیم آنتن شهرت دارد. این کابل از یک مغزی مسی با یک زره بافته شده دور آن تشکیل شده‌ است. این کابل با اتصالاتی به نام BNC که شبیه به فیش آنتن است به دوربین متصل شده و بستر ارسال تصاویر را فراهم می‌کند.

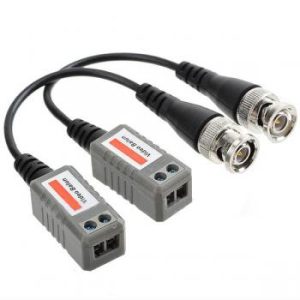

بالون تصویر آنالوگ

با استفاده از کابل کواکسیال تا مسافت مشخصی می‌توان تصویر را ارسال کرد. در صورتی که فاصله دوربین از نقطه‌ای که قرار است تصویر به آن‌جا ارسال شود بسیار زیاد باشد و احتمال تخریب سیگنال آنالوگ در این مسافت زیاد وجود داشته باشد، از بالون تصویر آنالوگ استفاده می‌کنیم. بالون تصویر آنالوگ دستگاه کوچکی است که در مسیر کابل کواکسیال قرار گرفته و سیگنال آنالوگ عبوری را تقویت می‌کند تا در متراژ زیاد کابل تصویر دچار مشکل نشود.

هارد دیسک

برای این‌که دستگاه DVR بتواند تصاویر دریافتی از دوربین مدار بسته آنالوگ را ذخیره کند، نیازمند فضای ذخیره سازی است. برای ذخیره تصاویر باید از هارد دیسک در داخل دستگاه DVR استفاده کنیم. با توجه به میزان مدت زمان مورد نظر برای ذخیره تصاویر باید از هارد دیسک با ظرفیت مناسب استفاده کنیم.

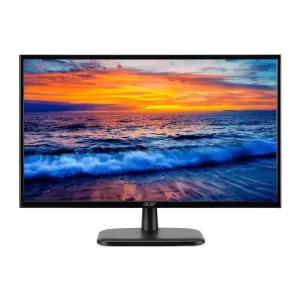

نمایشگر

برای دیدن تصاویر ارسالی دوربین مدار بسته به صورت زنده به نمایشگر نیاز داریم. نمایشگر مستقیماً به دستگاه DVR متصل می‌شود و به راحتی می‌توان تصویر دوربین مورد نظر یا تصویر چند دوربین را کنار هم مشاهده کرد.

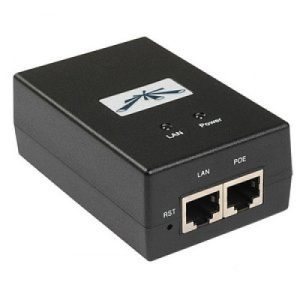

منبع تغذیه POE

انرژی دوربین مداربسته تحت شبکه توسط فناوری POE یا برق روی اترنت تأمین می‌شود. در این شرایط دیگر نیازی به اتصال کابل برق جداگانه به دوربین مداربسته نیست و تأمین انرژی دوربین مداربسته تحت شبکه توسط کابل شبکه متصل به آن تأمین می‌شود. در این میان دستگاهی به نام منبع تغذیه POE وجود دارد که اگر دستگاه‌های موجود در شبکه از فناوری POE پشتیبانی نکنند بتواند انرژی را روی کابل شبکه ارسال کند.

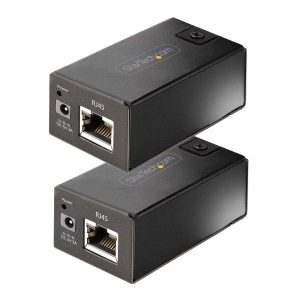

دستگاه Ethernet Extender

کابل شبکه Twisted Pair می‌تواند تا فاصله ۱۰۰ متر سیگنال‌ها را انتقال دهد. در زمانی که مسافت انتقال اطلاعات روی کابل شبکه بیشتر از ۱۰۰ متر باشد برای جلوگیری از تضعیف و یا تخریب سیگنال از دستگاه Ethernet Extender استفاده می‌کنیم. Ethernet Extender یک دستگاه الکترونیکی در شبکه است که با استفاده از آن می‌توان سیگنال روی کابل شبکه را تقویت کرد و تا فاصله‌ای بیشتر از ۱۰۰ متر ارسال نمود.

دوربین تحت شبکه

برای اجرای سیستم نظارتی امنیتی دوربین مدار بسته تحت شبکه ابتدا به دوربین تحت شبکه نیاز داریم. دوربین تحت شبکه تصاویر را به صورت دیجیتال فیلم‌برداری کرده و به صورت دیجیتال نیز ارسال می‌کنند. برخی از این دوربین‌ها مجهز به سنسورهای پیشرفته برای تشخیس حرارت، دود، شمارش افراد و تشخیص چهره هستند که اطلاعات حاصل از این سنسورها را در کنار تصاویر به صورت سیگنال دیجیتال ارسال می‌کنند.
